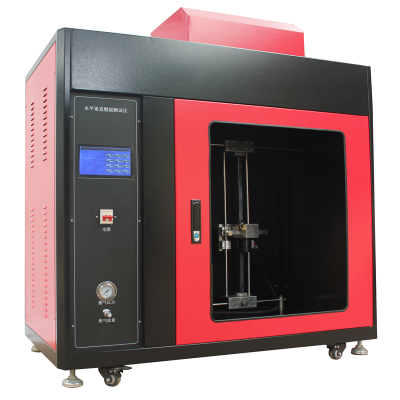

CZF-5水平垂直燃烧测定仪

触摸屏款水平垂直燃烧仪0.5立方箱体

一、 水平垂直燃烧测定仪适用范围

用于测试塑料类及非金属材料类物质燃烧性能的试验仪器。适用于塑料和非金属材料试样处于50W火焰条件下，水平或垂直方向燃烧性能的试验室测定方法。

二、水平垂直燃烧测定仪适用标准

设计标准：GB/T2408-2008《塑料燃烧性能的测试-水平法和垂直法》（ANSI/UL94 -2006）

GBT10707-2008《橡胶燃烧性能的测定 》方法B（即GB-T13488《橡胶燃烧性能测定—垂直燃烧法》）

适用标准：

ANSI/UL94

GJB360B-2009 电子及电气元件试验方法

GB/T5169.16-2008

IEC60950-1

三、水平垂直燃烧测定仪产品功能特点

1.可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能
2.自动化程度高：自动记录试验时间，自动显试结果，自动计时，自动点火，施焰结束后本生灯自动退回,可选择是否关闭燃气

3.启动时可选择是否自动点火
4.式样夹前、后、上、下进退均可触摸屏操控，启动、停止、燃气、计时、点火、保存、保存、照明、排风均通过触摸屏控制实现，指尖轻触即可完成试验
5.计时按钮配合PLC自动记录储存燃烧耗时间

6.试验时间系统自动记录，并生成试验结果

四、水平垂直燃烧测定仪相关相关技术参数

1. 环境温度：室温～40℃； 相对湿度：≤75％；

2. 供电电压和功率：220V±10％ 50HZ 功率150W

3. 水平与垂直燃烧测试程序在触摸屏上可切换，试验结果可存储在触摸屏内，试验结果可查询；

4. 本生灯自动点火，自动计时，点火时间任意设定（可在触摸屏上预设）

5. 本生灯内径9.5mm±0.5mm

6. 本生灯启动前可选择是否自动点火

7. 施加火焰完毕本生灯自动退回，本生灯退回是可选择是否关闭燃气

8. 气源：液化石油气（仲裁时加工业甲烷气）；注：气源和链接头用户自备

9. 钢板静电喷箱体

10. 大于0.5立方米（支持非标定做0.75m?、1m?大小及不锈钢材质箱体）

11. 仪器重量约：100kg

12. 工作电源 ： 220V AC 50HZ

13. 计时范围：0~999.9s 记时精度：10s±0.2s　30s±0.2s；

14. 施焰时间 ： 0～999.9S（可调，可在触摸屏上预设）

15. 余焰时间 ： 0～999.9S

16. 余灼时间 ： 0～999.9S

17. 线性燃烧速率（V）PLC自动计算，触摸屏显示并保存

18. 燃烧角度 ： 0°、20°、45°可选择

19. 火焰高度 ： 20mm ~ 130mm 可调

20. 火焰温度：（100-1000）℃可调

21. 气体流量 ： 0ml/min-1000ml/min可调

22. 燃 烧 灯 ： 灯管内径9.5±0.3mm,长度：100mm±10mm

23. 时间装置 ： 能***到0．1S

24. 位置调节 ： 样品夹支架可上下、左右调节，燃烧座可前后调节，调节行程均大

25.火焰校准装置：（选配）

a. 温度测试范围：0~1000℃

b. 火焰温度要求：从100℃±5℃升到700℃±3℃的时间在44s±2s之内

c. Φ0.5mm（K型）镍铬/镍铝丝热电偶，对地绝缘

d. 传热铜块：Ф5.5mm，质量为1.76g±0.01g

26.燃气报警系统（选配）

27.外型尺寸:宽1160mm×深600mm×高1310（含脚）mm

28.燃烧试验区容积：＞0.5立方,长*宽*高约900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux

29.顶部配有静音且防回流排风装置，试验结束后可排出燃烧所产生烟气

30.白色箱体可选
