一、功能

WJHR-250 型C环韧度测定仪的功能是检测给水用抗冲改性聚氯乙烯(PVC-M)管材及管件的C环韧度测试，满足“CJ/T 272-2008”及“AS/NZS1462.19:2006”的试验方法要求，是改性聚氯乙烯（PVC-M）管材管件生产厂家及高分子材料研究部门的必要试验仪器。

二 、仪器的构造

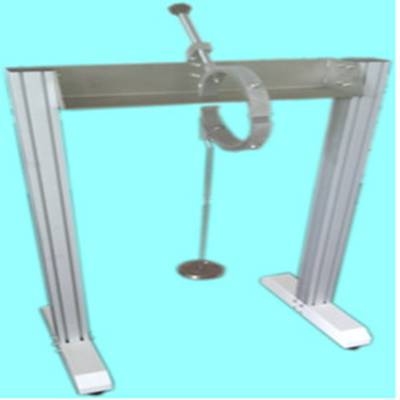

本仪器主要由：C环砝码重力韧性测定部分和C环切口器两部分组成。C环砝码重力韧性测定部分由：底座、立柱、砝码、支撑夹具、挂钩、支板、支架等部分组成（见右图）。C环切口器部分由：切口刀座、压紧螺杆、V型压块、切削刀、进给螺母及切削拉杆等组成。

三 、主要参数

      1.外形尺寸：400×600×1200mm（长×宽×高）；

      2.试样规格：DN63\ DN90\ DN110\ DN125\ DN140\ DN160\

DN180\ DN200\ DN225\ DN250\；

      3.加载质量：10kg （1kg 1个、0.5kg18个）；

      4.切口角度：45°；

      5.总重量：约80kg。

四 、使用说明

1、试样切口

    (1)根据CJ/T272-2008 《给水用抗冲改性聚氯乙烯管材及管件》标准中附录A的方法确定切口位置；（2）将切口刀座卡在C环试样上（切削刀必须退回）切口刀对准切口位置；（3）将插入横梁插入切口刀座得方空中，把V型压块从

侧面放在插入横梁上面，将压紧螺杆旋入插入横梁的螺纹孔中，压紧螺杆的锥端对准V型压块的中间孔，旋紧压紧螺杆使C环切口器与试样固定；（4）将C环切口器连同试样一起固定在台口钳子上（台口钳子自备）;（5）把切削拉杆套在切削刀上，旋转进给螺母使切削刀的刀尖刚好接处试样，向右推动切削拉杆使切削刀向右移动离开试样，此时记下刻度的位置；（6）切削V型槽，向下每次进刀0.5-2个格（每个0.05mm）然后拉推切削拉杆几次，再次向下进刀再拉推切削拉杆几次直到切够深度；（7）在试样环的外面贴着C环切口器用铅笔画上两条线作为支撑夹具的安装位置；（8）按以上相反的顺序取下C环切口器（见上图）。

 2、安装支撑夹具

   （1）将试样所对应的支撑夹具扣在试样环的外面，端头对准切口时划的线，侧面与试样对齐，用铅笔在试样画出四个孔的位置；（2）拿下支撑夹具，在试样的画孔位置上钻出直径8.2mm的四个孔；（3）将支撑夹具重新放回原位穿上螺栓（DN63和DN90旋入螺钉）旋紧螺母，注意左上端的螺栓用连接螺栓。

    3、试样固定在支架上

（1）将试样连同支撑夹具放在支架上（见上图）；（2）将支架轴从支架的孔中穿过，将支架轴前部的螺纹旋入连接套旋紧；（4）调正试样使试样的轴线与支板的角线平行，同时让试样的***接触支板。

4、加载砝码

   （1）将挂钩挂在试样上，1kg砝码挂在挂钩孔中；（2）按照CJ/T272-2008 《给水用抗冲改性聚氯乙烯管材及管件》标准中附录A中的方法加载砝码，直到断裂，按标准判断断裂情况并记录。
